H-bhíoma

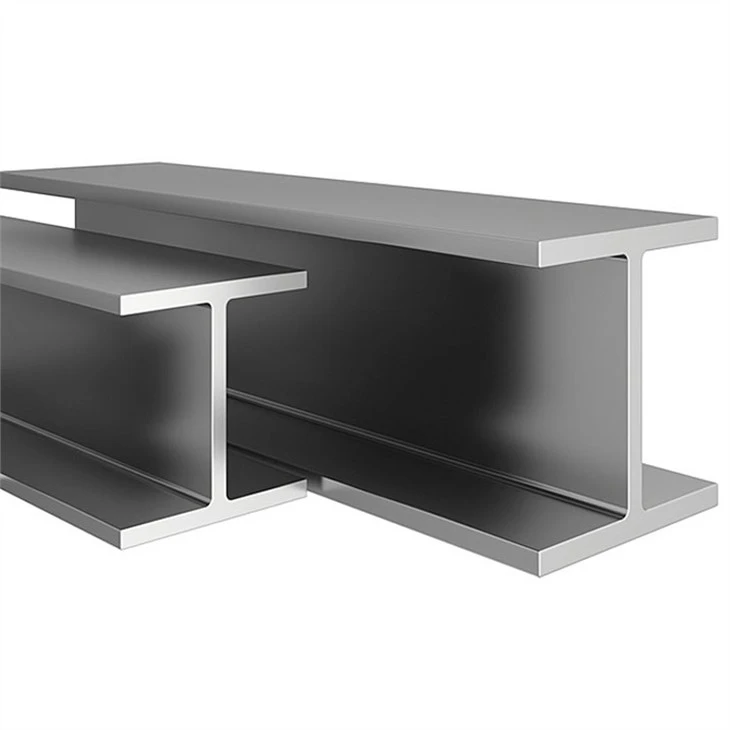

H Líomaí cruach Is cineál próifíle cruach iad HEA/HEB a úsáidtear go coitianta. Tá bíomaí, ar a dtugtar codanna “H” ar shlí eile, bíomaí ilchríochacha, nó HEA/HEB, ar fáil i ngráid ábhair iolracha, is iad na gráid is coitianta ná EN 10025 S275, agus S355. Breathnaíonn hailt H cosúil le hailt I, ach tá an flange níos leithne.

Glaoigh Linn

Réamhrá Táirgí

Méid Sampla Líomaí ÚAO&HEB

Méideanna Bíomaí HEA, agus Airíonna Meicniúla

Méideanna Bíomaí HEA					Meáchan (kg/m)	Achar Trasnach (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
ÚAO 120	114	5,0	8,0	12	19,9	25,34
ÚAO 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Méideanna Bíomaí HEB, agus Airíonna Meicniúla

Méideanna Bhíoma HEB					Meáchan (kg/m)	Achar Trasnach (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
EAB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
EAB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
EAB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Cur síos ar Tháirgí

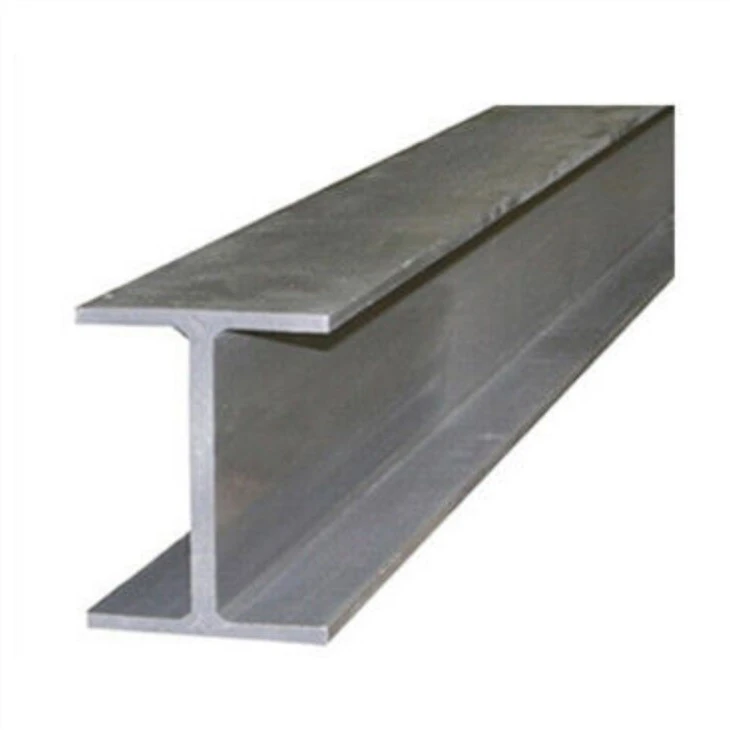

Tá an cruth trasghearrtha cosúil le próifíl trasghearrtha eacnamaíoch den litir Laidin caipitil H, ar a dtugtar freisin beam cruach uilíoch. De ghnáth áirítear tras-alt de chruach H-chruthach dhá chuid, an ngréasán agus an flange, ar a dtugtar freisin mar an waist agus an imeall.

Úsáidtear H beam go forleathan, a úsáidtear go príomha i: struchtúir tógála sibhialta agus tionsclaíocha éagsúla; gléasraí tionsclaíocha mór-réise éagsúla agus foirgnimh ard-ardú nua-aimseartha, go háirithe gléasraí tionsclaíocha i gceantair le gníomhaíochtaí seismeacha go minic agus coinníollacha oibre ardteochta; éilíonn cumas mór imthacaí agus trasghearradh Droichid mhóra le cobhsaíocht mhaith agus raonta móra; trealamh trom; mórbhealaí ; cnámharlaigh long; tacaíocht mianach; cóireáil bunsraithe agus innealtóireacht damba; comhpháirteanna meaisín éagsúla.
