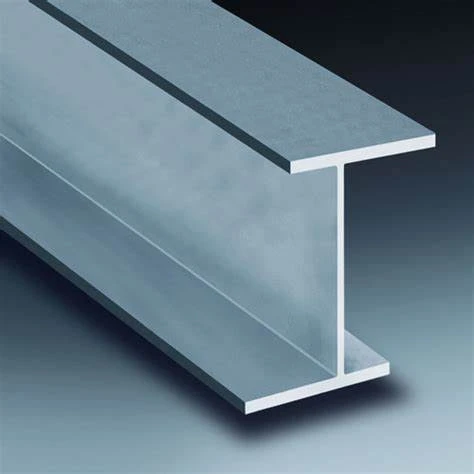

Is cruach I-chruthach é I-beam, tugtar beam cruach ar chruach I-chruthach freisin, is stiall fada cruach é le trasghearradh I-chruthach.

Glaoigh Linn

Réamhrá Táirgí

Ainm: I-beam
Caighdeán: IPEAA-H-BEAM, GA 10034:1993
Grád: S235JR/ST37-2

Méid Sampla I-Beams

Méideanna Bíomaí Cruach IPE

Méid IPE (mm)					Meáchan (kg/m)	Achar Trasnach (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

Méideanna Bíomaí Cruach INP

Méid INP (mm)					Meáchan (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Cur síos ar Tháirgí

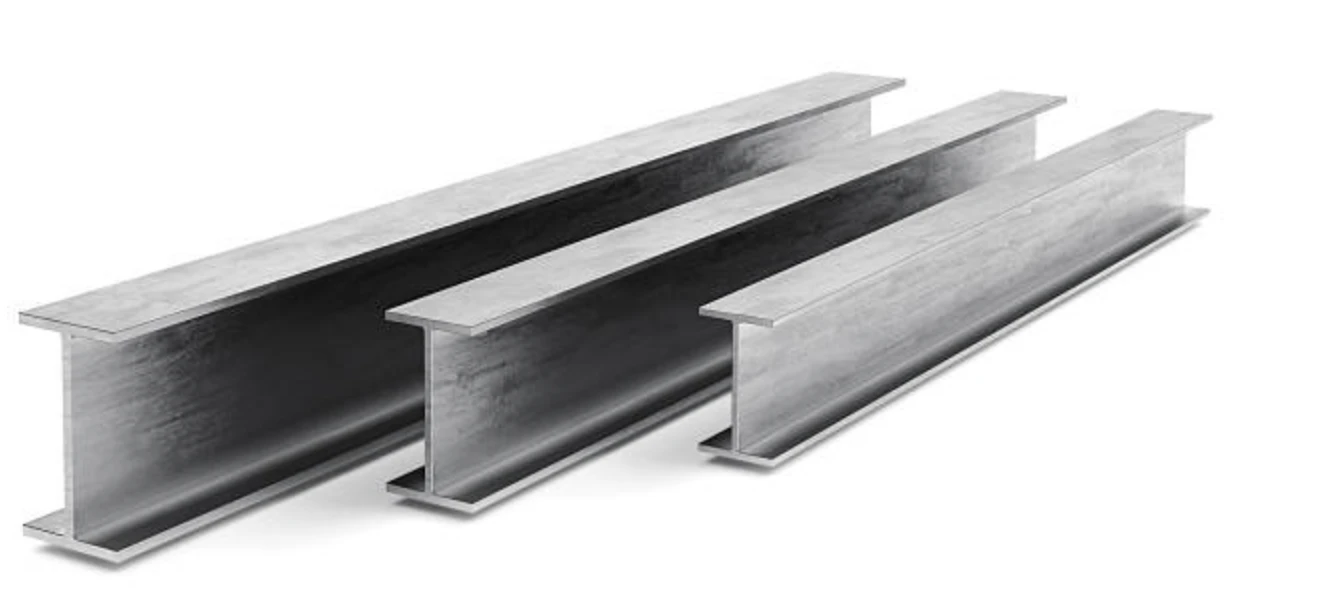

I beam 1

Bíomaí cruach IPE/INPis cineál próifíl cruach a úsáidtear go coitianta iad. Tá bíomaí, ar a dtugtar codanna “I” ar shlí eile, bíomaí ilchríochacha, nó IPE/IPN, ar fáil i ngráid ábhair iolracha, is iad na cinn is coitianta náEN 10025 S275 agus S355.

I-bhíoma VS H-bhíoma

Nuair a bhaineann sé le tógáil agus tógáil, tá sé riachtanach go mbeadh a fhios agat an difríocht idir H-Beam vs I-Beam. Tá go leor fachtóirí le breithniú nuair a thagann sé le bíomaí struchtúracha, ach is é an fachtóir is tábhachtaí ná an mbeidh an bhíoma ag iompar ualach nó nach ea. Breathnaíonn an I-Beam agus H-Beam an-chosúil mar is minic a úsáidtear iad sna cásanna céanna. Mar sin féin, tá difríochtaí idir an dá cheann.

1. Costas H-Beams Níos lú ná I-Beams Chun an Méid Céanna Tacaíochta Struchtúrtha.
2. Tá I-Beams Níos Oiriúnach chun Ualaí Níos Troime a Iompar Thar Réise nó Fad Bhíoma.
3.Tá an I-Beam agus an H-Beam an-versatile agus is féidir iad a úsáid le haghaidh Feidhmchláir Éagsúla.
